凸轮分割器工作原理

日期:2019-04-28 / 分类:行业新闻 / / 来源:admin

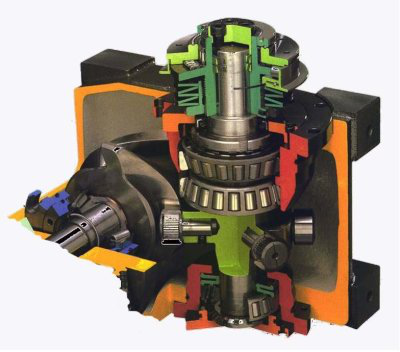

分割器是一种具有间歇式运动功能的传动机构,主要结构包括入力轴,转位凸轮,出力转塔,凸轮分滚子等。



  分割器运动的状态下,入力轴旋转,由入力轴上的转位凸轮旋转,带动与之啮合的凸轮滚子,凸轮滚子与出力转塔及出力轴是一体的机构,出力转塔带动出力轴实现分割运动。这种状态,也称为分割运动状态。



按驱动角度的选择不同,当凸轮滚子分割传动结束后,在肋与凸轮的平衡区域,便处于静止状态,这种情况下,并不产生旋转运动,习惯上称之为静止区域。



从以上的描述中,可以看出,在分割器的间歇运动当中,凸轮滚子属于受动体,凸轮滚子的数量与分割器的工位数量是一致的,凸轮分割器由于入力凸轮曲面是平滑的曲线结构,而且所传动的滚子也是由多个轴承组成,这种光滑的曲面加上利于传动的滚动轴承,比较利于传动,所以利用凸分割器进行传动的动能损失量也是较小的。





基于凸轮分割器的传动特性,对于组成构件的加工要求是非常严格的,这也是分割器质量的较本质的区别,很多在进行产品选型过程中的工程技术人员,认为品牌或质量对于产品的本身并不重要, 这是错误的看法,由于用料,加工机械的不同,所产出的产品品质也是不一样的,对于精密度而言,可能产品出厂的精度能够达到使用的要求,但是在进行长期使用的过程中,效果会凸显出来,分割器产品的寿命是较终产品质量的验证,这种说法是比较有道理的。由于凸轮加工的粗糙,或凸轮滚子安装等相关问题,造成产品精度的影响都会在后期的使用中显现出来。
