DS心轴型分割器

此系列机型为传统式心轴型设计,其配件之加工安装配合可为齿轮、联轴器或连轴盘;需特别注重孔径公差。

1.分割时其出力具有较小的惯量故适合高速动作

2.适合输送带间间接传送及其他间歇动作的动力来源

3.配合孔径公差(+0.015/0)及键槽公差(+0.015/0)


分类:DS心轴型分割器

分割器规格 轴心距mm

45

60

70

80

110

140

180

适配电机功率(KW)

0.06/0.09

0.09/0.12

0.12/0.15

0.15/0.37

0.37/0.75

0.75/1.5

1.5/2.2

DS特殊要求

入力轴加长、出力轴加长

工位数

2、3、4、5、6、8、10、12、15、16、20、24、30、32、36、40、48

安装面

VW1-6任意面安装

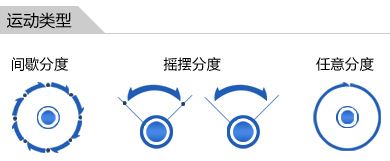

摇摆角度(°)

5、10、15、30、45、60、90

入力轴转速(rpm)

5~800(依实际负载而定)高速使用前提前告知

注:导程

2-12工位为R1单导程,16工位以上为R2.R3.R4多导程
