凸轮分割器精度和旋转速度

日期:2019-052-16 / 分类:行业新闻 / / 来源:admin

有部分分割器的需求厂家在选择分割器时由于没有考虑转速的问题,造成自动化系统在高速运行下整个转盘抖动,也是我们所说的,分割器运行的不稳定, 这种情况,极易造成整个自动化系统的精度的下降,甚至会影响分度定位的偏移。



分割器的转速快慢从目前来看,没有一个界定的标准,我们所检讨的,是在实际的应用中,极易发生的抖动的情况,英锐分割器的转速正常情况下可以达到600RPM,也就是每秒钟入力轴转动速度可以达到10圈,还有更高的,转速可以达到800RPM,在这种情况下,对于分割器的机械性能则是一个极大的考验。所以,我们把入力轴低于1秒转速的情况,视为分割器高速运转的情况。

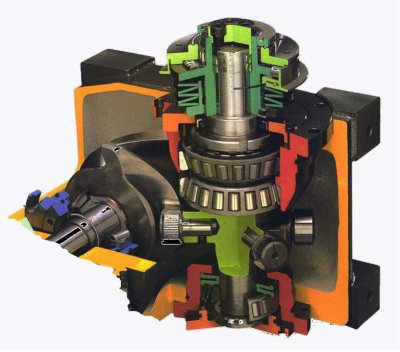

分割器在高速运转的情况下,分割器的入力凸轮与出力转塔由运动到停止的切换过程中,或者由停止到运动员的启动过程中,都会产生一个较大的惯性冲击,而凸轮表面的切换点,与出力转塔的机械匹配运动是分割器产生抖动的主要原因,机械运动的最高境界不是靠传动,我们习惯上会说分割器的入力凸轮拔动出力转塔运动,而实际的机械运动应该是各构件间的和谐匹配,这就需要包括分割器凸轮及出力转塔在设计之初就要从程序到加工,考虑到弧面凸轮与滚子间的点、线、面的和谐搭配。从机械运动的角度,更大限度的减少因为机械间的磨损而产生的摩擦力。



分割器在运转的过程中,弧面与弧面的接触是不可避免的,所以,材料的使用及加工的精度,对于构件间的衔接及摩擦会产生较大的影响,材料的硬度及凸轮表面加工的光滑度,是分割器的构件在转动时产生抖动的原因。这也是我们所一直强调的,分割器材料的使用,以及加工设备的使用对于分割器质量本身的重要性。也值得的一提的是,测量设备也是不可或缺的。
